Шкафы бесперебойного электропитания

E-mail Печать PDF

Шкафы бесперебойного питания предназначены для обеспечения бесперебойного электропитания оборудования и предоставления оперативному персоналу полной, достоверной и своевременной информации о работе системы питания.

Линейка шкафов электропитания разработана с учётом передовых технических решений по организации систем бесперебойного питания объектов энергетики и других отраслей.

ФУНКЦИИ

  • Обеспечение технологического оборудования электроэнергией с заданными параметрами, в т.ч. при исчезновении напряжения, отклонении напряжения или частоты в промышленной сети свыше допустимых пределов
  • Сбор, архивирование и предоставление информации о состоянии системы питания оперативному персоналу
  • Сигнализация нарушений в работе оборудования на информационном табло.

ПРИНЦИП РАБОТЫ

  • Работа шкафа бесперебойного питания обеспечивает переход с основного ввода (Ввод 1 ~220В) на резервный ввод (Ввод 2 =220В) и обратно при одиночном исчезновении напряжения на любом из вводов без исчезновения напряжения на Выводе ~ 220В
  • Параметры электропитания и состояние шкафа электропитания могут  передаваться на автоматизированное рабочее место (АРМ) оператора, реализованное на базе SCADA КРУГ-2000® или другой SCADA-системы
  • Технологическая сигнализация по параметрам электропитания и сигнализация состояния шкафа может передаваться на информационное табло по физическим линиям связи.



ЛИНЕЙКА ШКАФОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ



ПРЕИМУЩЕСТВА

  • Гарантированное переключение на резервное питание
  • Высокая надежность, основанная на современных технологиях
  • Автоматический режим работы
  • Минимальные требования к обслуживанию
  • Возможность предоставления информации о системе электропитания на АРМ оператора и информационном табло.

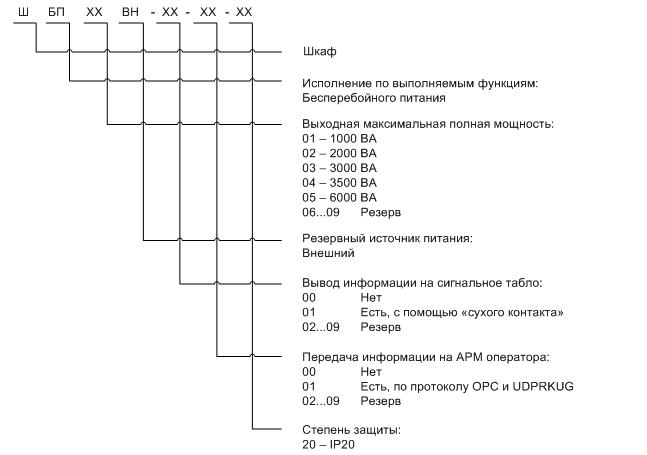

МОДИФИКАЦИИ ШКАФОВ



ПРИМЕР КОМПЛЕКТАЦИИ ШКАФА ШБП 02 ВН-01-01-20

  • Шкаф напольный 600х600х1635 мм со стеклянной дверкой
  • Агрегат бесперебойного питания
  • Входное питание шкафа – 1 ввод ~220 В (основной) и 1 ввод =220 В (резервный)
  • Промышленный контроллер DevLink-С1000 для сбора информации о состоянии системы электропитания, её обработки и передачи на АРМ оператора
  • OPC-сервер для организации информационного обмена со SCADA-системами
  • Модуль ввода/вывода DevLink A10 DIO–16BD для вывода сигнализации по параметрам электропитания на информационное табло
  • Блок вентиляции и освещения шкафа.

Источник: www.krug2000.ru
