SCADA TRACE MODE 6 в автоматизации ДНС "Известинское" нефтяной компании Янгпур

E-mail Печать PDF

Специалисты компании ООО Северстройавтоматика (г. Тюмень) провели модернизацию существующей системы автоматизации дожимной насосной станции (ДНС) Известинское, принадлежащейнефтегазодобывающей компании Янгпур (г. Губкинский). НК Янгпур известна своей приверженностью новым технологиям и инновационным проектам. Для своего нового модернизационного проекта компания выбрала SCADA-систему TRACE MODE 6 (АдАстра, Москва).

Система автоматизации ДНС Известинское включает в себя как систему управления насосами, так и узел учета нефти.

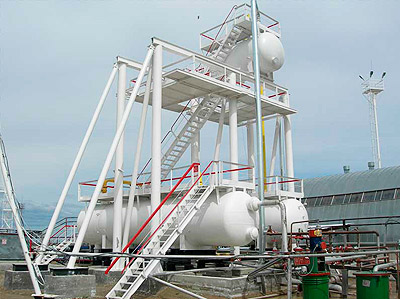

Дожимная насосная станция ДНС ИзвестинскоеСуществовавшая ранее АСУ ТП ДНС Известинское состояла только из первичных преобразователей и вторичный приборов щитового исполнения, смонтированных в стойках. В процессе модернизации ДНС были частично сохранены старые схемы подключения и добавлены новые возможности получения и управления информацией.

Аппаратный уровень системы автоматизации ДНС Известинское реализован на базе контроллера DirectLogic 450 с резервом по входным и выходным сигналам, предполагающим полную автоматизацию объекта без изменений конфигурации контроллера.  Подключение к ранее установленным приборам было произведено через активные токовые усилители-разветвители Phoenix-Contact, информация с  которых передается на ПК АРМа оператора узла учета нефти,работающего под управлением SCADA TRACE MODE 6 с сервером документирования (ДокМРВ). Количество каналов в ДокМРВ SCADA TRACE MODE  также подобрано с учетом дальнейшего развития объекта.

Программный комплекс системы автоматизации ДНС Известинское на базе SCADA TRACE MODE имеет следующие функциональные возможности:

  • Автоматизация ДНС Известинское (SCADA TRACE MODE)Отображение текущих данных на мнемосхеме;
  • Автоматическое создание, отображение и печать оперативных и суточных отчетов;
  • Настройка параметров аналоговых сигналов;
  • Построение и отображение трендов;
  • Оповещение персонала о нарушениях технологического режима аварийных ситуациях:
    • звуковая сигнализация,
    • вывод сообщения в журнале тревог,
    • сигнализация аварийного параметра,
  • Управление насосами внешней откачки.

Помимо компьютера АРМ оператора в АСУ ТП также предусмотрена и сенсорная панель, дублирующая показания АРМ и дающая  возможность запуска и останова насосных агрегатов. Сенсорная панель работает под управлением клиентского модуля SCADA TRACE MODE - Netlink Light.

АСУ ТП дожимной насосной станции НК Янгпур - это уже не первый случай использования TRACE MODE в автоматизации ДНС. Аналогичные системы успешно эксплуатируются на предприятиях ОАО "Сургутнефтегаз", НК "Негуснефть", ОЭ НГДУ "Татнефтебитум" и т.д.

Источник: http://www.adastra.ru/apps/news/dns_avtomat/
